鎳標(biāo)牌的制作主要分為兩大類：蝕刻填漆工藝和電鍍工藝。下面將分別詳細(xì)闡述。

一、 鎳板蝕刻填漆工藝流程

這種工藝是使用純鎳板（或高含鎳量的合金板）通過化學(xué)蝕刻出圖案，再進(jìn)行填充油漆而成。這是制作鎳標(biāo)牌最主流的方法。

核心步驟：

1. 前處理（板材準(zhǔn)備）
材料選擇：選擇合適厚度（通常0.2mm-1.0mm）的純鎳板或白銅（鎳銅鋅合金）板。確保板材表面平整、無劃痕、無氧化。
清潔除油：使用堿性除油劑或有機(jī)溶劑徹底清洗板材，去除表面的油污、指紋和灰塵，保證后續(xù)感光油墨的良好附著。這是至關(guān)重要的一步。

2. 涂布感光膠
在清潔干燥的鎳板表面，通過離心涂布、噴涂或刮膠等方式，均勻涂覆一層液態(tài)感光膠（或貼敷干膜），然后進(jìn)行低溫烘干，形成感光層。

3. 曝光
將設(shè)計(jì)好的菲林膠片（負(fù)片，即需要蝕刻的部分為透明，保留的部分為黑色）緊密貼合在涂有感光膠的鎳板上。
放入紫外曝光機(jī)中進(jìn)行曝光。紫外線透過菲林的透明部分，使下方的感光膠發(fā)生交聯(lián)反應(yīng)而硬化；被黑色部分遮擋的區(qū)域則未硬化。

4. 顯影
將曝光后的板材放入弱堿性（如碳酸鈉溶液）顯影液中。未硬化的感光膠被溶解掉，露出鎳板基材；硬化后的感光膠則保留在板上，形成抗蝕保護(hù)層。
顯影后，圖案就清晰地轉(zhuǎn)移到了鎳板上。

5. 蝕刻

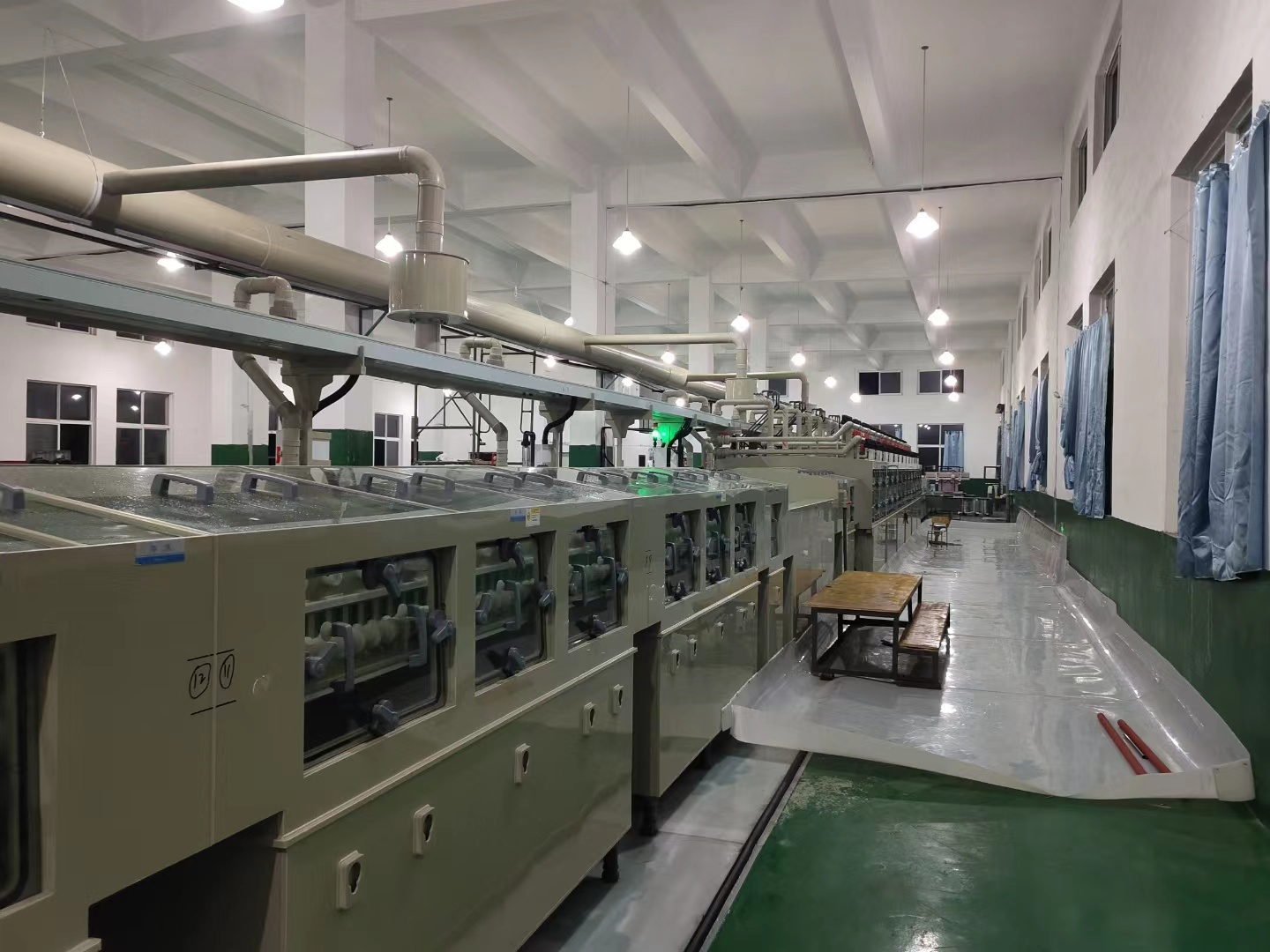

將顯影后的板材放入蝕刻機(jī)中，使用三氯化鐵（FeCl?）或硝酸（HNO?）等蝕刻液進(jìn)行噴淋蝕刻。
裸露的鎳金屬部分與蝕刻液發(fā)生化學(xué)反應(yīng)而被溶解腐蝕，形成凹陷的圖案或文字。
被感光膠保護(hù)的部分則保留原狀，形成凸起的部分。
嚴(yán)格控制蝕刻時(shí)間、溫度和溶液濃度，以獲得深度均勻、側(cè)蝕最小的完美線條。

6. 后處理
退膜：使用強(qiáng)堿液（如氫氧化鈉溶液）將保護(hù)板材的硬化感光膠徹底去除，露出完整的鎳基底。
清潔：用水徹底沖洗干凈板材，確保無殘膠和化學(xué)殘留。
表面處理：根據(jù)需要進(jìn)行表面處理，如：
拉絲：用機(jī)械或化學(xué)方法產(chǎn)生細(xì)膩的絲狀紋理，顯得更高檔。
拋光：使表面達(dá)到鏡面效果。
噴砂：形成亞光磨砂質(zhì)感。

7. 填漆
在蝕刻出的凹陷部位手工或機(jī)器噴涂/刮涂上油漆（如環(huán)氧樹脂漆、丙烯酸漆）。
注意油漆要略高于凹槽面，以便后續(xù)打磨。
然后進(jìn)入烘箱進(jìn)行固化，使油漆堅(jiān)硬耐磨。

8. 打磨/拋光
使用打磨機(jī)或拋光輪，將表面多余的油漆打磨掉。由于鎳的硬度高于油漆，凸起的鎳表面會被拋亮，而凹槽內(nèi)的油漆被完整保留。
此步驟是展現(xiàn)鎳金屬本色與彩色油漆對比的關(guān)鍵，最終形成亮鎳底色+彩色圖案的效果。

9. 沖裁與質(zhì)檢
使用模具將標(biāo)牌從大板上沖壓成型。
進(jìn)行全檢，檢查內(nèi)容包括：圖案清晰度、顏色是否準(zhǔn)確飽滿、表面有無劃傷、油漆是否完整等。

10. 包裝入庫
使用保護(hù)膜、泡棉等材料進(jìn)行隔離包裝，防止在運(yùn)輸和儲存過程中被刮花。

二、 電鍍鎳工藝流程

這種工藝是在其他金屬基材（如銅、鐵、鋅合金、不銹鋼）的標(biāo)牌上，通過電化學(xué)方法鍍上一層鎳層，以獲得鎳的外觀和性能。

核心步驟：

1. 基材制作與前處理
先通過沖壓、蝕刻等方式在基材上制作出標(biāo)牌的立體造型。
徹底清潔與活化：此步驟比蝕刻法要求更高，必須確?；谋砻娼^對潔凈并處于活化狀態(tài)，才能保證鍍層結(jié)合力。

2. 電鍍
將標(biāo)牌作為陰極浸入含有鎳離子（如硫酸鎳）的電鍍液中。
通以直流電，溶液中的鎳離子在陰極（標(biāo)牌）上得到電子，被還原成金屬鎳，并均勻地沉積在標(biāo)牌表面。
通過控制電流密度、時(shí)間、溫度和pH值，可以精確控制鍍層的厚度和光澤。

3. 后處理
清洗干燥：從鍍槽取出后，徹底清洗并干燥。
可選步驟：
電鍍其他金屬：如在鎳層上再鍍一層金、鉻或黑鎳，以獲得不同顏色和性能。
鈍化：增強(qiáng)鍍鎳層的抗變色能力。
涂覆透明漆：保護(hù)鍍層，防止氧化變色。

三、 關(guān)鍵注意事項(xiàng)總結(jié)

1. 設(shè)計(jì)與文件
設(shè)計(jì)時(shí)需考慮工藝特性，蝕刻法的最小線寬/線距通常不能小于材料厚度。
提供準(zhǔn)確的矢量圖（AI/CDR），避免出現(xiàn)未閉合的路徑和極細(xì)的線條。

2. 材料選擇
根據(jù)使用環(huán)境（室內(nèi)/室外、有無化學(xué)品接觸）和成本，選擇合適的鎳板純度或電鍍基材。

3. 前處理是生命線
無論是蝕刻還是電鍍，前處理的清潔度直接決定了成品質(zhì)量和良品率。 任何微小的油污或氧化層都會導(dǎo)致感光膠脫落、蝕刻不均或鍍層起泡。

4. 蝕刻過程控制
蝕刻液濃度和溫度：需定期檢測和補(bǔ)充，保持穩(wěn)定，否則影響蝕刻速度和效果。
側(cè)蝕：是無法避免的，設(shè)計(jì)時(shí)需要預(yù)留余量。蝕刻深度越大，側(cè)蝕越明顯。
環(huán)保與安全：蝕刻液（如三氯化鐵、硝酸）屬于危險(xiǎn)化學(xué)品，操作需佩戴防護(hù)用具，廢液必須集中處理，符合環(huán)保規(guī)定。

5. 電鍍過程控制
結(jié)合力：是電鍍質(zhì)量的核心指標(biāo)。前處理不佳、電流過大、鍍液雜質(zhì)多都會導(dǎo)致鍍層起皮、起泡。
均鍍能力：復(fù)雜形狀的標(biāo)牌要確保深凹處也能鍍上均勻的鎳層，這對掛具設(shè)計(jì)和溶液攪拌有很高要求。
孔隙率：鍍層越薄，孔隙越多，防護(hù)性越差。需根據(jù)使用要求確定合適的鍍層厚度。

6. 填漆與打磨
油漆的選擇要與鎳表面有良好的附著力，且固化后硬度要高，耐磨損。
打磨時(shí)力度要均勻，避免將凹槽內(nèi)的漆磨掉或造成鎳表面劃傷。

7. 環(huán)境保護(hù)與人員安全
整個(gè)工藝流程涉及多種化學(xué)品，必須配備完善的通風(fēng)、排風(fēng)系統(tǒng)。
操作人員需穿戴好防護(hù)服、手套、護(hù)目鏡等勞保用品。
廢酸、廢堿、含鎳廢液等必須分類收集，交由有資質(zhì)的機(jī)構(gòu)處理。

總結(jié)：

制作高質(zhì)量的鎳標(biāo)牌是一個(gè)涉及材料學(xué)、化學(xué)和精密機(jī)械加工的復(fù)雜過程。蝕刻填漆法能制作出色彩對比鮮明、立體感強(qiáng)的標(biāo)牌；電鍍法則能賦予其他基材以鎳的表面特性，成本相對靈活。無論哪種方法，對過程控制的精確性和環(huán)境、安全的重視都是成功的關(guān)鍵。
